Y型过滤器是输送介质的管道系统中不可缺少的一种过滤装置，可用于液体、气体或其他介质大颗粒物的过滤。安装在管道上能除去流体中较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
适用范围
● 石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等。
● 制冷中的低温介质，如：液甲烷、液氨、液氧和各种制冷剂。
● 轻工食品，制药生产中有卫生要求的介质，如：啤酒、饮料、乳制品、酿浆医药用品等。
过滤器选型的一般原则
● 进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
● 公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。
● 孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。

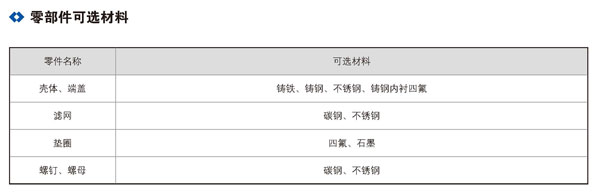

● 过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的工况条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
● 过滤器阻力损失计算：水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa 。
