电动蝶阀是由电动机通过减速器，将多圈回转运动转变为部分回转运动（90°±5%）。具有启闭平稳，输出扭矩大；大大减轻操作人员的劳动强度，特别适应于高压、大口径阀门；适用于安装在不能手动操作或难于接近的位置，易于远距离操纵，安装高度不受限制；有利于整个系统自动化；电源比气压源、液压源容易获得，电线的辅设与维护要比空气或液压管线容易的多等优点。但构造复杂，在潮湿及易爆场所使用时，需要采取防潮、防爆措施。一般适用于环境温度低于50℃，相对湿度小于80%的地方。

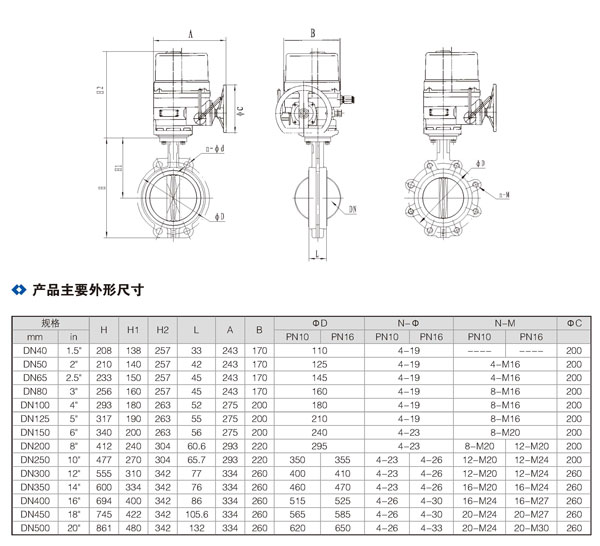

产品特点
QB型
● 电动机：选用YDF电动阀门专用电动机。该电动机符合国家有关标准规定，其转矩性能适用阀门的载荷特性。
● 减速机构：采用一级直齿轮，一级蜗轮副，一级NN型行星减速器的结构。
● 行程控制及位置指示机构：该机构由输出轴直接引出（90°回转），限位凸轮、指针全行程回转90°。电位器用于远距离电信号输出，采用齿轮增速机构传递。
● 转矩控制机构：该机构在阀门的开关方向均可控制电动装置设定的输出转矩值。转矩信号来自电动蜗杆压缩碟形弹簧产生的轴向位移。转矩开关的形式为凸轮式。
● 手动机构：手－电动切换为全自动形式，手动时只须摇动手轮而不必进行切换。由于QBR5输出转矩大，所以在手动蜗杆处增加一级NGW行星减速器以减少手轮力。
● 现场控制旋钮：现场控制旋钮位于手轮一侧，可完成电动装置的现场电动控制。

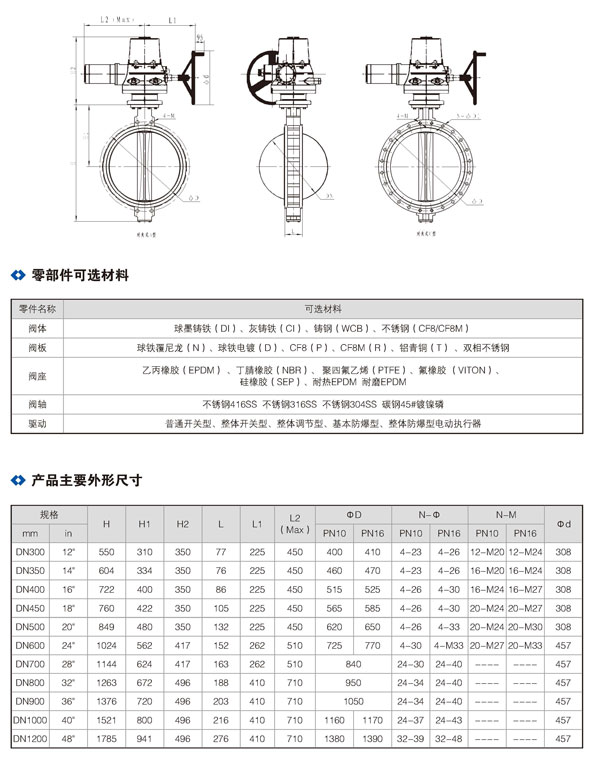

QT型
● 壳体件制造全部为压铸铝工艺和精密机加工，关键零件质量稳定
● 产品体积小、重量轻，外表采用喷涂工艺具备优良的外观质量
● 行程控制终端位置调整与转矩开关设定方便，并能保证控制可靠
● 传动副零件精度高，各转动部位采用球轴承，整机效率高噪音低
● 输出轴为蜗轮副传动，可在任意位置实现自锁
● 具有可调整的阀门终端机械限位机构
● 手／电动切换机构为半自动电动优先型式，可保证操作安全可靠
● 具备理想的户外性能，防止凝露，内置空间加热除湿器
● 法兰连接型式多样，输出轴内置阀杆接头，产品安装拆卸方便
可选功能
● 4-20mA DC 阀位反馈信号
● 增设电气模块具有自动调节功能
● 增设限位开关提供控制用无源接点
● 实现整体型控制 , 具备现场 / 远控转换功能和现场开、关、停控
● 内置电机热保护元件
● 其它特殊功能要求
