气动蝶阀是以一定压力（一般小于0.8MPa）的空气，利用气缸内活塞的往复运动转换为回转运动，使蝶阀启闭的阀门。该阀由气缸、机械执行机构和蝶阀本体组成。用户使用时应在输气管路中配装电磁换向阀，空气滤清器、油雾器、节流阀、减压阀等气动附件。通过中控室PLC控制系统，可轻松实现集中、远距离对阀门进行自动化控制，能极大的提高生产效率。

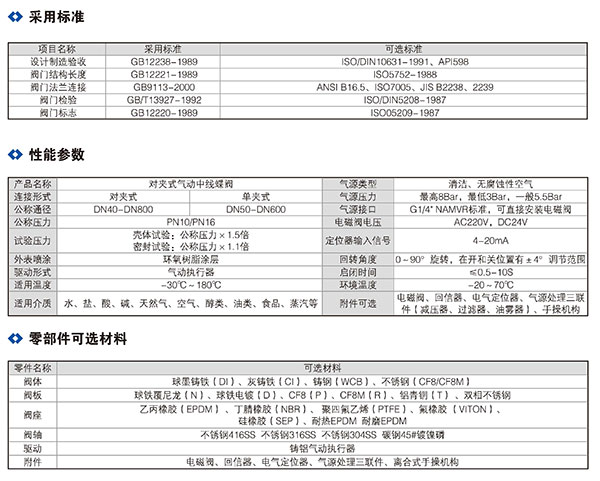

产品特点
● 轴板无销连接、结构紧凑，扭矩轻，安装、维修方便
● 以压缩空气为动力，通过电磁换向阀，实现气缸对阀门快速控制，启闭迅速，高效节能，特别适用于有防爆需求的场所
● 软密封，90°启闭，零泄漏，使用寿命长
● 采用智能定位器，接收4-20mA电流信号，可自动实现阀门良好的调节性能
● 采用阀位回信器，输出阀门相对应位置的无源触点信号
● 根据特殊工况需求，如突然出现停电断气情况，确保阀门处于关闭或开启状态，可以提供常闭型或常开型气动阀门，亦可配置手动操作机构，人力操作
● 选择不同零部件材质，可适用于多种介质
● 表面环氧树脂涂层，防腐、美观

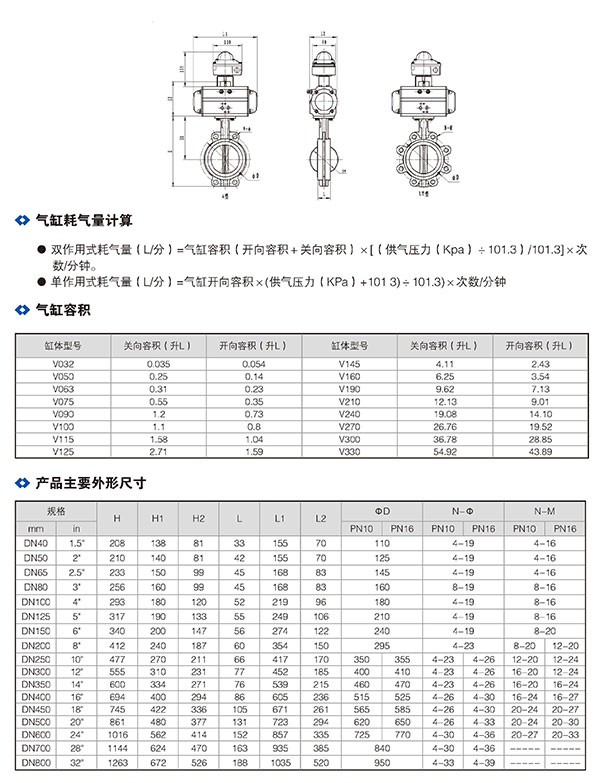

产品各零部件名称及附件介绍
阀门是在管道系统中用来控制流体的方向、压力、流量的装置。双作用气动执行器控制阀门的开启和关闭。单作用气动执行器 电路、气源切断或有故障时，通过气缸内部的弹簧装置，自动关闭或打开阀门。二位五通电磁阀 用于气动蝶阀的“开启”或者“关闭”的电控操作。电磁阀按安装形式可分为板接式和管接式。电磁阀可直接安装在执行器侧面，无需任何管子连接（即板接式）。也可将多台电磁阀组合在一起，形成电磁阀组，安装在电气的控制箱里（即管接式）。电磁阀有防水型（IP65）和防水防爆型（EXdllBT4），有单电控和双电控。额定电压AC220V,DC24V，4.5W。气源接口G1/4”，排气接口G1/4”或G1/8”。“开启”或“关闭”有速度要求时请订货时说明。限位开关回信器 是传送阀门和执行器的位置信号到现场和遥控操作站的设施，它能直接安装在执行器上
部。特点有现场可视位置指示器，快速调整位置凸轮。可调式凸轮通过花键和弹簧安装，只要开关凸轮脱离花键便可旋转调整所需的位置。内部行程开关与线连接，接线终端。8个接线端子，并可用于电磁阀的连接。有外壳防护型（IP67）和防爆型（EXdllBT4）。气动电气定位器 模块式设计，通过连接支架可直接安装在执行器上部。把控制系统给出的直流电流信号4-20mADC转换成驱动调节阀的气信号，控制调节阀动作。同时根据调节阀的开度进行反馈，使阀门位置能够按系统输出的控制信号进行正确的定位。气源处理三联件 包括空气减压阀、过滤器、油雾器三大件。其中减压阀可对气源进行稳压，使气源处于衡定状态，可减少因气源气压突变时对阀门或执行器等硬物的损伤。过滤器用于对气源的清洁，可过滤压缩空气中的水份，避免水份随气体进入装置。油雾器可对机体运动部件进行润滑，大大延长对机体的使用寿命。离合式阀门减速器 本减速器与气动装置配合使用，用于阀门90°开启，实现气动或手动。减速器底面与阀门连接，支架面与气缸连接，阀轴与蜗轮内孔配合穿过，阀轴端与气缸内孔配合。工作过程：提起限位销，旋转偏心装置180°，使蜗杆、蜗轮脱离啮合，通气时，气缸带动阀轴、蜗轮同转，实现气动；提起限位销，反向旋转偏心装置，蜗杆与蜗轮啮合，手动转动手轮，带动阀轴转动，气缸活塞亦随动。
